超导磁体是超导磁共振的毋庸置疑的核心,“此篇内容为梳理我国拥有超导磁体自主研发能力的企业。
1986年,德国著名管理学者赫尔曼·西蒙教授在研究了400多家企业后,通过数据和实时证明:德国经济的真正基石,不是西门子、奔驰等声名显赫的巨头,而是那些细分领域的龙头企业,并提出了“隐形冠军”(Hidden Champion)的概念。
近几年,我国正在从“制造大国”向“制造强国”迈进,提出了“专精特新”概念,即专业化、精细化、特色化和创新能力强。“专精特新”的提出及高度重视,正是为了解决“卡脖子”问题,“小而美”企业将会得到越来越多的重视。比如,"冷头,那些你该知道的和想知道的"中的中船重工鹏力和安徽万瑞冷电就属于我国乃至世界低温制冷领域的“隐形冠军”。
经过多方调查和公开披露的数据,本文盘点我国具有超导磁体自主研发生产的磁共振企业,以及超导磁体领域的“隐形冠军”企业。
我国第一台1.5T超导磁体
作为超导磁共振的绝对核心,超导磁体不仅技术门槛高,而且极其昂贵。1.5T 磁共振超导磁体成本占比在 30%~40%, 3.0T磁共振超导磁体的成本占比在 50%~60%。
全球范围内,具有超导磁体生产能力的,包括美国GE、英国牛津磁体(已被西门子完全收购)、美国IGC(已被飞利浦完全收购)、日本三菱等企业。因此,国产磁共振企业不仅采购成本较高,还在产业链方面受制于人。
2007年,奥泰医疗邹学明博士带领团队,通过独创9组主磁场NbTi线圈、干湿结合缠绕工艺,研制出中国第一台具有自主知识产权的60cm孔径1.5T超导磁体和1.5T超导磁共振系统:Centauri,这是我国高场磁共振的破冰之旅。
我国第一台1.5T超导磁体来自奥泰医疗
此后,在中科院电工研究所等科研机构与国内企业共同努力下,上海联影、宁波健信等企业都陆续实现 1.5T 及以上超导磁体产业化,继而改变并降低了国内超导磁共振系统的技术门槛和研发成本,同时也一定程度上促进了进口磁共振的价格下降。
问:做超导磁体到底难不难?
答:超导磁体是典型的高人才门槛、高资金密集的关键部件。且不谈专业人才培养,仅从烧钱角度,你知道成功研发一款超导磁体,要做废多少磁体、消耗多少超导线材、又历经多少失超煎熬,这都是用无数的钱堆出来的,绝大部分企业都在黎明前放弃。所以,有时候买现成磁体也不失为一种高性价比方案。
核磁共振整机企业
上海联影
2011年,上海联影成立,秉承“全部核心技术自主研发”的核心理念,凭借多项重磅技术创新在全球为中国磁共振正名:
2015年,联影推出我国第一款大孔径3.0T磁共振uMR 770,开创了我国3.0T磁共振的先河;
2017年,联影成为我国第一家实现了超导磁共振的磁体、谱仪、梯度线圈、梯度放大器、射频线圈、射频放大器等所有核心部件的100%自主研发和生产的企业。
2021年,联影推出全球首款全身5.0T磁共振uMR Jupiter和全球首台75cm超大孔径3.0T磁共振uMR OMEGA。
无论从技术还是商业角度,联影的磁共振都是我国最成功的,也是唯一可以比肩GPSC的。
联影5T磁共振
成都奥泰
2005年,成都奥泰成立。2年后奥泰就成为我国第一家拥有超导磁体、谱仪、射频线圈、操作软件等核心技术的企业,领先同行5-10年,其经典机型EchoStar全球销量超过数百台,成为“出道即巅峰”的典范。
2011年,作为中科院重大科学仪器项目“9.4T超高场代谢成像磁共振系统研制”的合作单位,奥泰医疗为其9.4T磁共振研发多核谱仪;
2015年,奥泰推出当时全球最大孔径(71cm)的1.5T磁共振:AC710;
2019年,奥泰推出一代32通道准3T高端磁共振:ASTA 1.5T;
此外,奥泰医疗堪称磁共振圈的黄埔军校,大部分的超导磁共振或磁体企业,均有部分研发人员来自此。时起至今,奥泰仍是我国除联影外最具技术实力的磁共振企业。
中科院9.4T磁共振及奥泰多核多通道谱仪
宁波鑫高益
1998年,宁波鑫高益成立,其建前身为钕铁硼永磁材料生产商,在永磁型磁共振方面具有坚实的技术贮备基础;随后也自主生产1.5T超导磁共振,同样具备超导磁体、谱仪、梯度线圈及放大器、射频射频线圈及放大器等全系列技术。鑫高益是我国少有的同时具备永磁和超导两大系列的磁共振企业。
在无液氦超导磁体方面,旗下宁波高思超导技术有限公司,采用了冷头直接传导冷却技术,成功研制出85cm温孔孔径的无液氦“干式”1.5T超导磁体、无液氦“干式”9.4T超导磁体,是我国少数几家掌握无液氦磁体技术企业之一。
鑫高益9.4T无液氦磁体
沈阳东软
1998年,东软医疗正式成立。CT是其王牌产品,创造了无数个国产CT的第一;DSA是国产DSA第一品牌,最新推出的汉武DSA,已成功迈向高端;PET/CT和DR等也有不错的发展。不过,其磁共振却在东软处于“起步阶段”。
2017年,东软医疗“二次创业”,在上海新建立的MRI研发中心。经过近5年奋斗,目前已实现超导磁体、谱仪、梯度/射频线圈、梯度/射频放大器等关键部件的自主研发,其最新发布的东软盛景(NeuMR Libra)即为全自主1.5T磁共振,成为了我国又一家同时具备研发生产永磁和超导两大系列的磁共振企业。
东软医疗盛景1.5T磁共振
独立磁体企业
西部超导
2003年,西部超导材料成立,是我国唯一实现超导线材商业化生产的企业,也是国际唯一的铌钛铸锭、棒材、超导线材生产及超导磁体制造全流程企业。除用于军工、航天等领域外,西部超导的NbTi和Nb3Sn超导线材,不仅供应了联影、健信、鑫高益等所有国内磁共振或磁体企业,还大量供应了GPS等国际磁共振企业。
根据数据,2021年全球超导磁共振销售量约4000台,而仅西部超导就提供了710吨约1500台超导磁体的超导线材,十分惊人。
在超导线材方面,西部超导是世界范围内当之无愧的“隐形冠军”企业。
此外,旗下西安聚能超导磁体,专注于专注于超导磁体,提供工业、科学研究、加速器装置等各类超导磁体的设计及制造,包括重离子加速器用磁体、无液氦冷头直接冷却磁体、高温超导磁体等。2015年,获得美国密歇根州立大学放射性同位素束流装置用超导磁体8T超导磁体近百台订单,首次实现了高端超导磁体的出口。
西部超导的Nb?Sn超导线
宁波健信
2013年,宁波健信核磁技术成立,不过更早可追溯至2003年。2009,宁波健信成为国际第一大永磁体供应商;随后和中科院电工研究所合作成功研制我国首台0.7T开放超导磁共振;2014年,收购南京丰盛的超导磁体相关资产,并实现1.5T超导磁体批量生产;2021年,健信同样采用制冷机直接传导冷却技术成功研制出无液氦“干式”1.5T超导磁体。
目前,宁波健信提供永磁体、超导磁体及配套梯度线圈和匀场线圈、高场科研用磁共振成像磁体以及波谱分析磁体、磁共振整机集成解决方案等产品。尤其是其1.5T和3.0T等超导磁体,贝斯达等几个国内磁共振企业、德国Bruker、美国GE、意大利百胜等企业均是健信客户,还和日立公司建立战略合作关系,共同研发和扩大市场。
宁波健信1.5T和3.0T超导磁体
上海辰光
2004年,上海辰光医疗成立,长期致力于高场强和超高场强磁共振产业链的核心部件的上海市小巨人企业。
早期辰光专注于磁共振射频线圈,自主开发多种图像效果上佳的核磁共振射频线圈,填补了国内空白;其内耳线圈等品种还填补了国际空白。长期以来,辰光是飞利浦磁共振系统射频线圈的唯一外部供应商和合作伙伴。
如今,其产品覆盖磁共振(1.5T、3.0T、7.0T)的射频系统、梯度系统、超导磁体等核心部件,同时还为磁共振系统商提供的平台解决方案。万东医疗、朗润医疗、飞利浦等均是其重要客户。
上海辰光3T超导磁体参数
潍坊新力
2009年,潍坊新力超导磁电成立,是国家专精特新“小巨人”企业--山东华特磁电科技的子公司。同年,与中国科学院高能物理研究所签订《超导技术全面合作协议》,旨在开发核磁共振成像超导磁体等产品。目前,已成功批量生产1.5T和3.0T标准磁体,朗润医疗是其长期合作伙伴。此外,其移动式3.0T肢端磁共振超导磁体属国内首创。

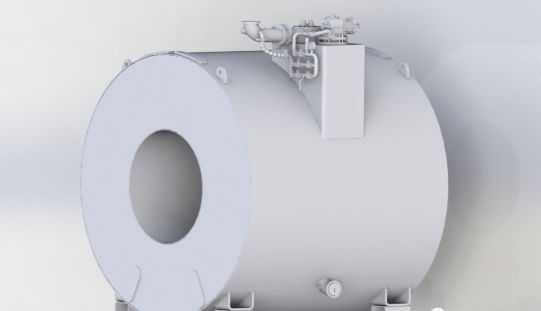

潍坊新力3.0T超导磁体
苏州唛瑞特
2021年,苏州唛瑞特超导科技成立,其总经理是原东软医疗磁共振磁体及梯度技术总监、飞利浦磁体/梯度电磁工程师、中科院助理研究员。与上述磁体生产企业不同,唛瑞特主要从事下一代磁共振成像核心部件研发和生产,以期打破GPS在下一代磁共振磁体等关键技术的垄断。业务包括:1)低温超导磁体技术,包括无液氦传导冷却、零液氦挥发(ZBO)磁体技术、少液氦热虹吸技术等;2)磁共振梯度线圈、TMS、MEG和MCG等复杂结构电磁线圈设计和制造技术。
此外,该公司在开发一款多物理场电磁分析软件:唛瑞特超导科技(Meritstek Solutions),专注于超高场磁共振超导磁体的高精度电磁场设计,以期打破Opera3D在该领域的垄断地位。

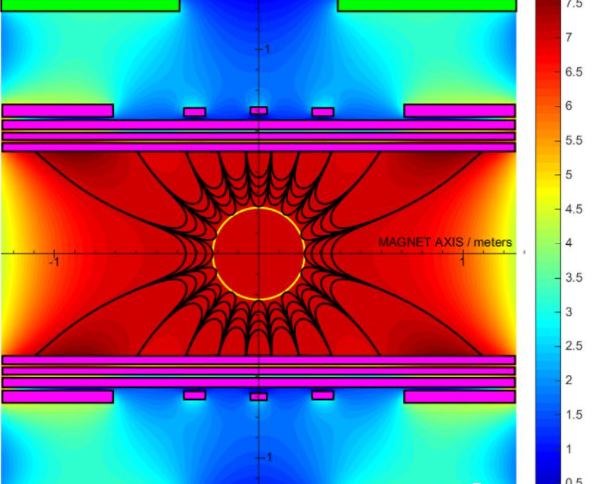

唛瑞特超导磁体分析软件
小结
从商业角度,OEM磁共振同样会成功。但,如果不是奥泰,我们不会在2007年就有自己的第一个1.5T磁体和谱仪;如果不是那些”隐形冠军“,我们不会有一批超导磁共振企业;如果不是联影,国产磁共振绝不有今天这样的成就。
